當前位置：染色機用可調型噴嘴發明
發布時間：2020-04-08 23:21:00
無錫市惠澤染色機生產廠家發明公開了一種染色機用可調型噴嘴，包括：噴嘴座，所述噴嘴座內配合設置有噴嘴芯和噴嘴蓋，所述噴嘴蓋設置在噴嘴芯上方，所述噴嘴蓋和噴嘴芯之間形成噴液進入口，所述噴嘴芯內部設置有多個微型調流板，所述微型調流板一端活動連接在噴嘴芯上，另一端位于噴液進入口的下方。通過上述方式，本發明染色機用可調型噴嘴，能夠自由調節噴嘴噴射流量，結構簡單，使用方便。
1.一種染色機用可調型噴嘴，其特征在于，包括:噴嘴座，所述噴嘴座內配合設置有噴嘴芯和噴嘴蓋，所述噴嘴蓋設置在噴嘴芯上方，所述噴嘴蓋和噴嘴芯之間形成噴液進入口，所述噴嘴芯內部設置有多個微型調流板，所述微型調流板一端活動連接在噴嘴芯上，另一端位于噴液進入口的下方。
2.所述微型調流板繞其與噴嘴芯的連接處做0-90°旋轉，多個所述微型調流板繞噴嘴芯所在圓心上呈間隔均勻設置。
3.所述噴嘴座上設置有噴嘴入液口，所述噴嘴入液口與噴液進入口相連通。
4.所述噴嘴蓋和噴嘴座通過螺紋連接，所述噴嘴蓋和噴嘴芯均為漏斗形。
5.所述噴嘴座、噴嘴芯和噴嘴蓋均為金屬制成，并且內部均涂覆有特氟龍涂層。

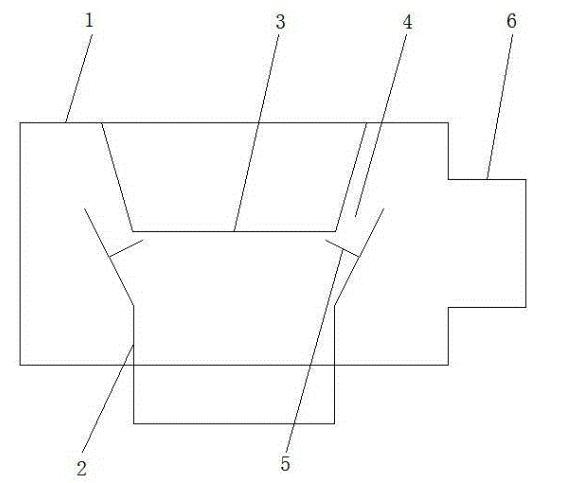

附圖中各部件的標記如下:1、噴嘴座，2、噴嘴芯，3、噴嘴蓋，4、噴液進入口，5、微型調流板，6、噴嘴入液口。
