當前位置：染色機用過濾型儲液槽發明
發布時間：2020-04-01 22:41:00
無錫市惠澤染色機生產廠家發明公開了一種染色機用過濾型儲液槽，包括：筒體，所述筒體的上部設置有至少一個進料口，下部設置有出料口，所述筒體的進料口下方依次設置有過濾網和引流板，所述筒體的內壁上設置有多個螺旋槳，所述筒體的內部還裝有封閉加熱管路，所述封閉加熱管路兩端伸出于筒體，并與外接加熱源相連接。通過上述方式，本發明染色機用過濾型儲液槽，能夠均勻染料，提高染液純凈度，防止雜物附著在織物表面以及堵塞噴嘴。
1.一種染色機用過濾型儲液槽，其特征在于，包括:筒體，所述筒體的上部設置有至少一個進料口，下部設置有出料口，所述筒體的進料口下方依次設置有過濾網和引流板，所述筒體的內壁上設置有多個螺旋槳，所述筒體的內部還裝有封閉加熱管路，所述封閉加熱管路兩端伸出于筒體，并與外接加熱源相連接。
2.所述過濾網包括從上到下依次設置的粗濾網、中間活性炭層和細濾網，所述過濾網的橫截面呈長方形。
3.所述引流板的橫截面呈圓弧形，所述引流板開設有多個引流孔。
4.所述螺旋槳的數量為2個，所述螺旋槳對稱設置在筒體的內壁上。
5.所述進料口的數量為2個，2個進料口對稱設置在筒體的左右兩側。

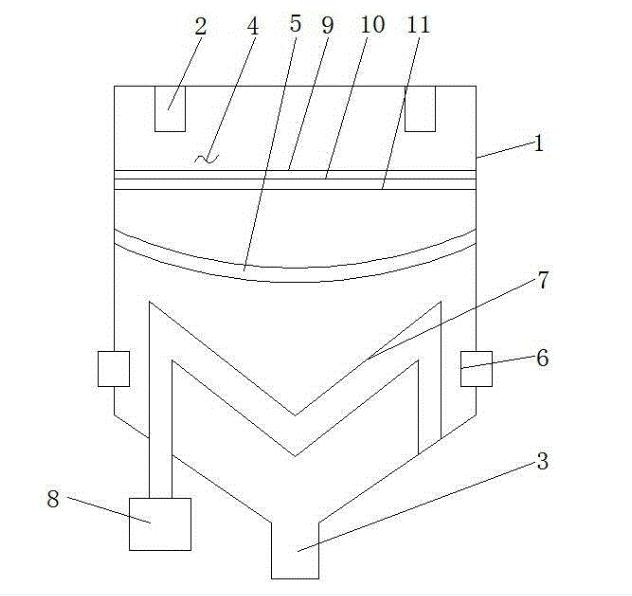

附圖中各部件的標記如下:1、筒體，2、進料口，3、出料口，4、過濾網，5、引流板，6、螺旋槳，7、封閉加熱管路，8、加熱源，9、粗濾網，10、中間活性炭層，11、細濾網。
